垂直單向流集中送風方式

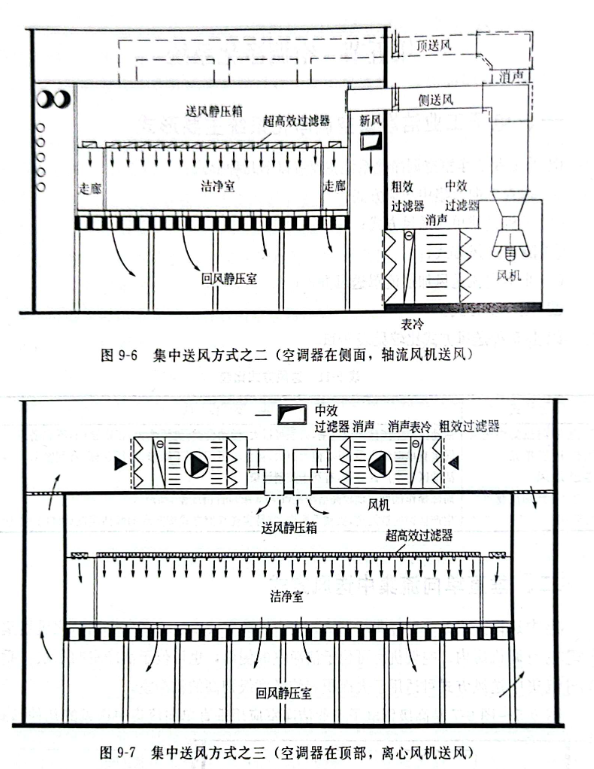

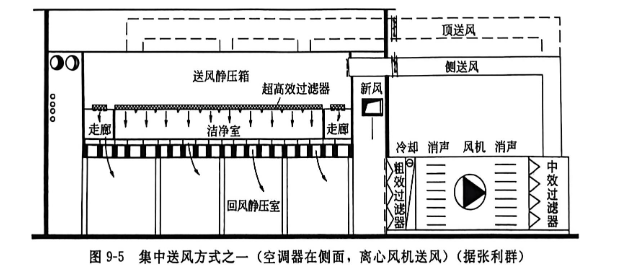

集中送風方式是一種經典的方式。集中送風方式就是將多臺空調凈化機組集中設置在空調機房?jī)?nèi)??照{(diào)機房可位于潔凈室的側面,也可位于潔凈室的頂層。垂直單向流集中送風方式可適用于大面積和潔凈度級別高的潔凈室。圖9-5~圖9-7是高級別電子工業潔凈室應用垂直單向流集中送風的幾種形式。


由以上各圖可見,垂直單向流集中送風方式的潔凈室空間包括活動地板以下的下技術層、工作層和上技術層。如果面積不大,級別不高于5級(1ISO),下技術層即為不高的回風層,室內空氣通過格柵地板經過中效過濾器回風,這是在第四章講過的典型垂直單向流潔凈室。如果潔凈室面積大,潔凈度要求高,要求送風均勻,也就是要求回風靜壓箱內氣流分布均勻,該層就要有高的層高。
