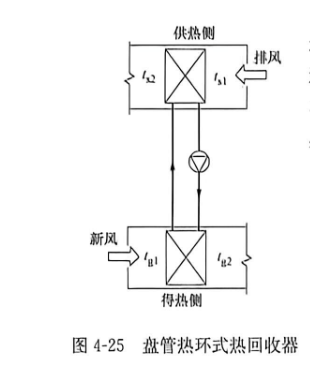

盤管熱環式熱回收器是由新風換熱器、排風換熱器、循環水泵等水環路組成(圖4-
25),對集中排風進行熱(冷)量的回收。排風中熱(冷)量通過排風換熱器傳遞給水或其他介質,再由水或其他介質經新風換熱器,把熱(冷)量傳給新風,從而實現從排風中回收熱(冷)量。如果當?shù)囟臼彝饪諝鉁囟鹊陀?°C時,介質必須采用不凍液,一般采用一定濃度的乙烯乙二醇水溶液。
1.盤管熱環式熱回收器優缺點
優點:
(1)新、排風空氣隔離,無交叉污染;
(2)冷、熱盤管之間液體通過管道連接,布置靈活方便,占地面積小:
(3)設備費用低、維護簡便。缺點:
(1)需設置環境水泵,耗費一定電力;
(2)通過中間熱媒輸送,溫差損失較大,熱效率較低,在30%~40%之間。主要用于排風中有大量余熱或?qū)π嘛L(fēng)質量要求較高、不允許有交叉污染的場合。適用于醫院、無菌動物試驗室以及其他可能含菌、有毒工業廠房的排風熱回收。
