接蒸發冷卻器

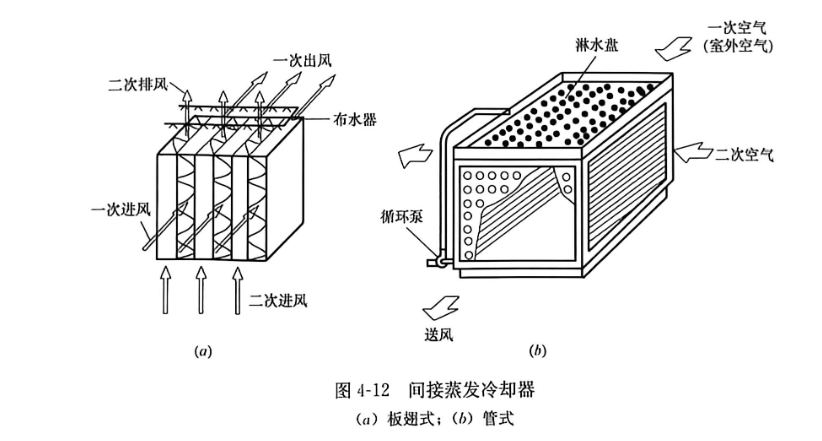

與直接蒸發冷卻器不同,間接蒸發冷卻器是空氣與金屬固體表面相接觸,在固體表面處進行熱濕交換,如圖4-12所示。

間接蒸發冷卻器通過間壁將被冷卻空氣(一次空氣)與淋水側的空氣(二次空氣)隔開,在淋水通道中噴淋循環水,使表面形成水膜與二次空氣接觸,產生蒸發冷卻效果。干通道中的一次空氣只被冷卻而不被加濕。間接蒸發冷卻器主要有板翅式、管式、露點式等幾種。板翅式間接蒸發冷卻器采用的材料是金屬薄板(鋁箔)和高分子材料(塑料)等。是目前應用最多的一種形式。其優點是:換熱效率高、體積緊湊、制造工藝比較成熟。其不足之處是:1)由于流道狹窄,如空氣含塵量大、隨著運行時間的增加,換熱效率下降阻力增加;2)布水不易均勻,傳熱面濕潤能力差;3)板壁結垢、不易清洗。
管式間接蒸發冷卻器采用的材料有:聚氯乙烯塑料管(美國、澳大利亞、瑞典等)、
鋁箔金屬管、多孔陶瓷管等,管形有圓形、橢圓形管等。管外包覆吸水性材料,以形成均勻的水膜,增加水與換熱器的接觸面積和接觸時間,提高傳熱傳質效果。其優點是:1)布水均勻,形成穩定水膜,有利蒸發冷卻;2)流道較寬,不會產生堵塞,流動阻力小;
3)容易清洗、成本低。目前,蒸發冷卻工程中,將使用更多的管式間接蒸發冷卻器。
