噴水室的構造和類型
1.噴水室的構造

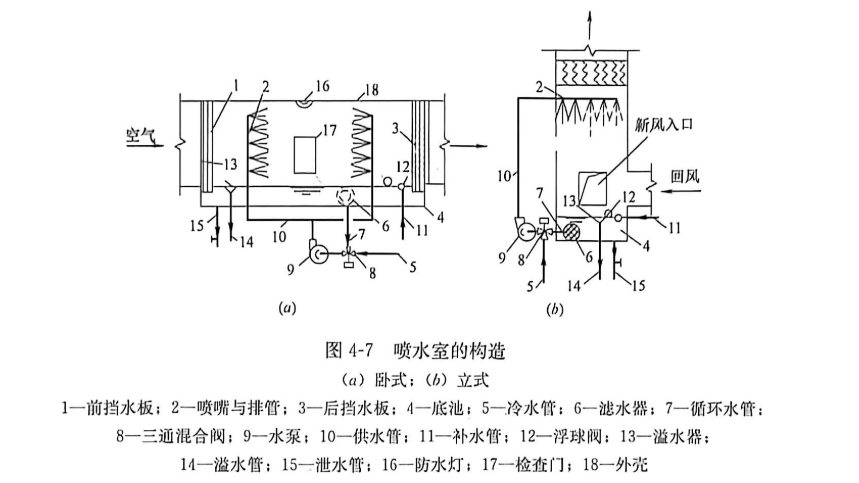

圖4-7所示是常用的低速噴水室。主要由擋水板、底池、噴水排管、噴嘴、溢水器、檢查門和照明燈等部件組成。

噴水室的主要部件是噴嘴,其作用是使噴出的水霧化,增加水與空氣的接觸面積??趶揭话銥?~5.5mm,出口直徑越小,霧化效果越好,與空氣接觸好,熱交換效率高,所需的噴水壓力也較高。對于毛紡、棉紡行業,由于空氣中纖維較多,宜采用出口直徑為6~8mm的噴嘴。我國廣泛采用Y-1型離心噴嘴。
噴嘴密度一般為13~24個/(m2·排)。噴水量可按噴嘴前水壓為150~250kPa決定。
2.噴水室的分類
(1)按噴水室內空氣流動方向可分為臥式和立式兩類。臥式噴水室便于布置噴淋排管、擋水板、可根據風量和熱濕處理的需要靈活布置、方便風機的安裝,有利于維護保養,故采用最多。立式噴水室占地面積小,一般在空調室面積有限、處理風量較小時
應用。
(2)單級噴水室和雙級噴水室被處理空氣與噴水室只進行一次熱濕交換稱為單級噴水室,雙級噴水室是被處理空氣與不同溫度的水接觸兩次,進行兩次熱濕交換,即空氣先進人第一級噴水室再進入第二級噴水室,冷(熱)水先進人第二級噴水室再進入第一級噴水室。雙級噴水室的主要特點是:由于將兩套噴水系統串聯使用,因此水溫升(降)大、用水量小,在使空氣得到較大的焓降(升)的同時節約了用水量,故特別適合于可使用天然冷(熱)水和要求空氣焓降(升)較大的場所使用。例如,紡織廠車間發熱量大,又有較多的天然冷源,采用雙級噴水室是很合適的。
(3)噴嘴排數單級噴水室一般采用二排或三排噴嘴,要求噴水量大的噴水室也可采用四排噴嘴。僅做加濕用的噴水室,可采用一排噴嘴。噴水方向,當采用二排噴嘴時為對噴,采用三排噴嘴時,第一排順噴,第二、三排逆噴。
(4)低速和高速噴水室
一般的低速噴水室內空氣流速為2~3m/s,高速噴水室內空氣流速為8~10m/s,例
如瑞士Luwa公司高速噴水室空氣流速為3.5~6.5m/s。
各種噴水室的結構性能參數見有關廠家產品樣本。
