表面式換熱器的結構性能參數
常用的表面式換熱器的結構形式有:SXL-B型、YG型、TL型、CR型、LT型、STTL型等
以TL型表面式換熱器為例,其部分型號規格的結構性能參數如下:
TL型空氣換熱器為銅管串鋁片結構,片厚0.2mm,片距2.8mm,管子外徑16mm肋化系數18.56,肋通系數21.875。

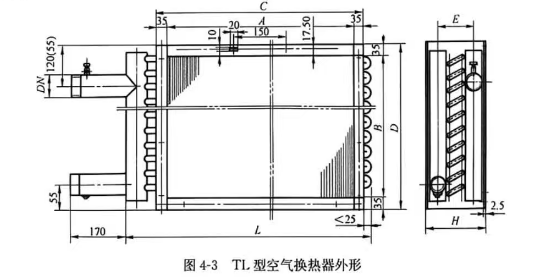

TL型空氣換熱器有2、4、6、8排四種。其產品外形見圖4-3,規格、尺寸見表4-1。
