直接蒸發式單元型空調裝置與系統
直接蒸發式單元型空調裝置又稱冷劑或空調設備系統。它從原先的獨立單元設備而逐步發展為系統形式。
20世紀80年代以來,以冷劑直接蒸發制冷的設備大量生產,形式多樣,容量范圍較廣。制冷劑在室內空調末端中直接傳遞熱量(利用汽化潛熱)約200kJ/kg,其換熱量幾乎為水的10倍(溫差為5°C時)、空氣的20倍(溫差為10°C時)??墒馆斔凸艿来鬄榭s小,輸送能耗大為減小。因就地換熱,傳輸過程的熱量損失也大為減小。
隨著小型制冷壓縮機的變?nèi)萘靠刂萍夹g、電子膨脹、數字控制及配管技術的進步,制冷劑輸送與控制精度的提高,使傳統用于局部空間的空調機組逐漸延伸到具有一定規模的整個建筑物,通¥室內機過冷劑管道連接室外主機(風冷冷凝器/蒸發器)與室內末端機組(熱泵工況時的蒸發器/冷凝器)。該空調方式的優點是施工安裝方便,節省時間,與土建配合簡單,工程擴建增配方便,可分戶計量,管道空間占位少。此外,由于操作管理簡便,為行為節能提供了條件,備受市場歡迎。該空調方式也存在著一定的缺點,如:制冷壓縮機運行效率不如大型設備,室內氣流組織有一定制約性,處置不當時,對舒適性有一定影響。

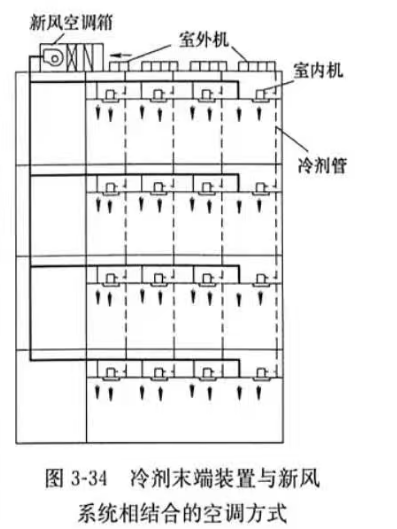

圖3-34為具有冷劑盤管的末端裝置(蒸發器十風機)--室內機與新風系統組合而成的空調系統。該空調方式也稱之為分散式空調系統?;谶@種思路而實現的直接蒸發式單元型空調裝置的系統化應用在近20年間發展非常迅速。
