)輻射型空調裝置的水系統控制為防止輻射板表面結露(板表面溫度應比室內空氣露點溫度高出1~2°C),故供冷期供水溫度不僅稍高于常規空調系統,且供回水溫差較小(取2°C),而新風系統空氣處理的除濕要求較大,一般取5~7°C。當采用一般冷水機組為冷源時,新風系統和冷吊頂裝置可分為兩個系統回路,進人冷吊頂輻射板的冷水經熱交換器而提升其冷水供水溫度以保證防止結露。這種情況如圖3-25所示。
輻射空調方式有許多優點,在運行中防止板面結露是其技術關鍵。
如前所述各種空調系統的構成必須具備新風,同時可以看出,對新風的熱濕處理有兩種手法,一種是與循環空氣(回風)混合在一起處理的,另一種是新風獨立處理的,如全空氣誘導器系統、干式風機盤管系統、輻射空調系統等,對于這種系統方式的處理手法有(2)下送風空調方式的系統

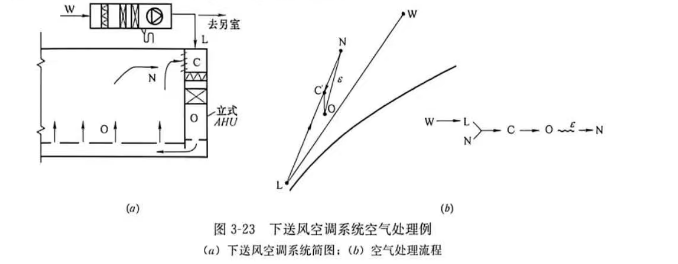

前述各種空調系統大部分都能構成下送風方式,對于中小規模的空調裝置如能與建筑設計良好配合,則容易實現。圖3-23即一個將空調熱濕分離處理的下送風工程實例。圖中為裝置示意,新風機組將室外空氣深度冷卻去濕后引人下送風機組(柜機),并與室內上部回風混合經干式表冷器進人地板送風夾層。其在焓濕圖上的表示如圖中(6)所示(具體計算可參見集中空調系統計算例之例3-7)。
