空調房間送風量
2.7.1 夏季送風狀態和送風量
空調系統送風狀態和送風量的確定,可以在h-d圖上進行。具體計算步驟如下:(1)在h-d圖上找出室內空氣狀態點N;
2)根據計算出的室內冷負荷Q和濕負荷W計算熱濕比e一,再通過N點畫出過程線E。

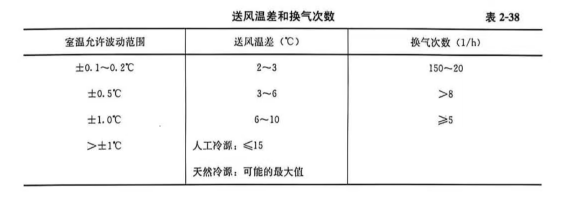

(3)選取合理的送風溫差(見表2-38),根據室溫允許波動范圍(即恒溫精度)查取送風溫差,并求出送風溫度to,畫4o等溫線與過程線e的交點0即為送風狀態點;

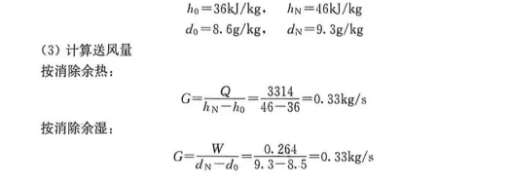

(4)按下式計算送風量

如果所計算的送風量折合的換氣次數n值大于表2-38中的n值,則符合要求。

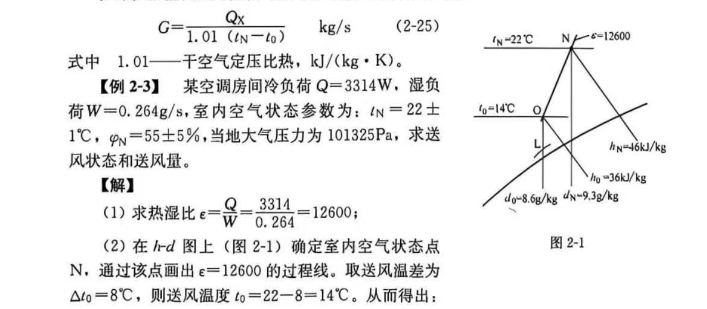

如果知道室內顯冷負荷Qx,則可用下式計算送風量:


冬季送風狀態和送風量
室內散濕量一般冬、夏季相同,冬季送風量可以與夏季送風量相同;也可以小于夏季送風量,但必須滿足最小換氣次數的要求、送風溫度也不宜超出45°C。[例2-4】仍按上題基本條件,如冬季熱負荷(耗熱量)Q=一1.105kW,散濕量W=0.264g/s,確定冬季送風狀態和送風量。
[解】

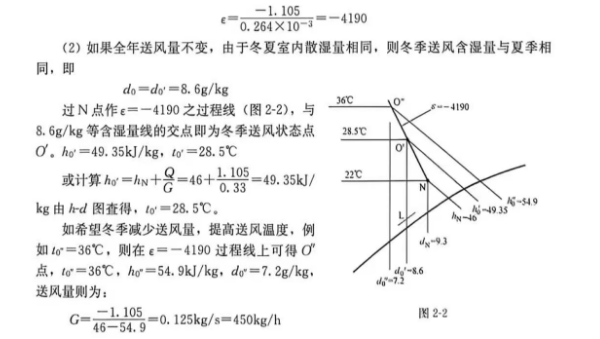

(1)求冬季熱濕比
