百級區背景潔凈度如何實現
當A區為封閉區域時,B區應另設風口,但像歐盟GMP幾十次換氣,要實現靜態百級標準不論從理論上還是實踐上都是不可能的。

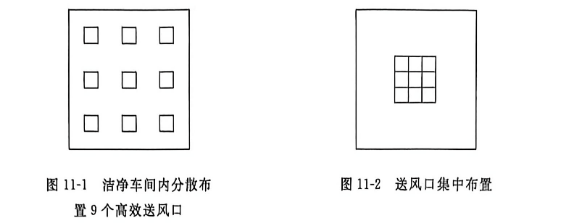

當A區不完全封閉時,例如有垂簾也只在工作面以上,或工作面以下仍與外面相通,可做如下考慮。假設某車間潔凈度達到萬級,設9個送風口,如圖11-1所示。如果把這幾個風口集中布置,就成了如圖11-2所示的情形。

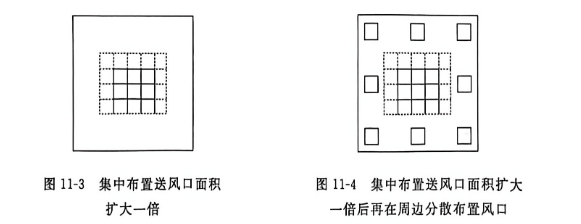

單個亂流風口風速都接近1m/s,如果把集中后的風口面積擴大近一倍,就成為圖11-3所示那樣,風速就降到0.5m/s左右,而總風量未增加。這時,如果擴大后的送風口面積占全室面積的1/12~1/9之間,理論研究和國內外的實踐都證明送風口下方潔凈度可達到百級,而周邊環境的萬級未變。如果上述比例在1/9以下,則周邊達到千級。難道此時還有必要在周邊再設送風口(見圖11-4)以達到萬級嗎?中間的風口本來就是從邊上集中起來的,搞不好邊上氣流還會對核心層流產生破壞作用。

將來新設計的車間,當A區不封閉時,只要滿足A級區面積不小于A-B總面積的1/12,則B區自然達到萬級,對于節能省錢有極大的意義。
