第一節阻力計算
一、摩擦阻力

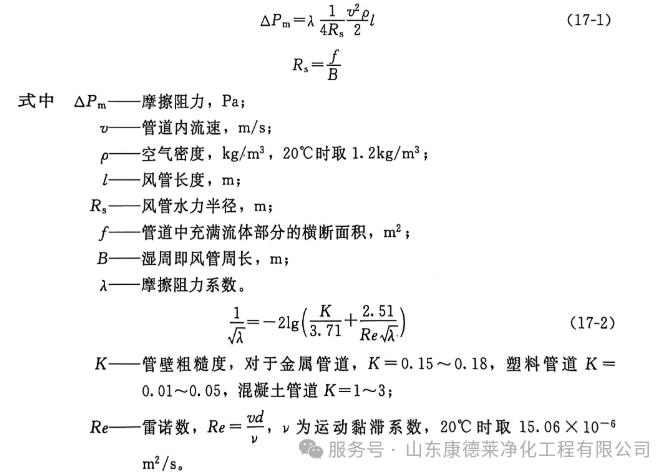

空氣在管道內流動由于其黏滯性和與管壁摩擦而產生的阻力即摩擦阻力,也叫沿程阻力。流經該管段后的空氣能量損失了,全壓降低了。

二、局部阻力

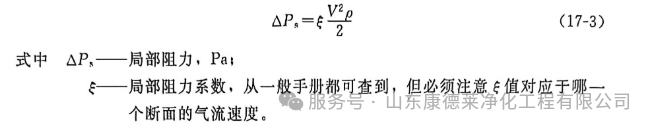

當空氣流經彎頭、三通及變徑管等管件時,由于流向和斷面的變化引起流速的重新分布并產生渦流,從而產生阻力,即局部阻力,也就是管件前后的全壓差。

三、管網特性曲線
系統總阻力即為上述摩擦阻力和局部阻力之和,若用風量和管道斷面積表示風速,則可寫成:

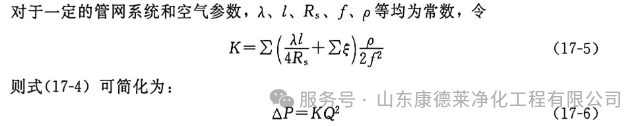

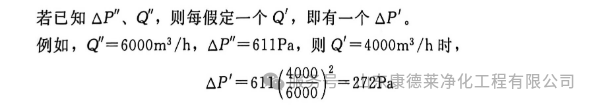

式中,K稱為管網總阻力系數或管網特性系數,式(17-6)稱管網特性方程,在直角坐標系中表示為一條通過原點的二次拋物線。一個既定系統若其流量改變,其阻力也將改變,但K是常數,所以



四、阻力簡略計算法
1繪制系統軸測圖,對各管段編號,注明長度和風量。長度包括各管件長度。

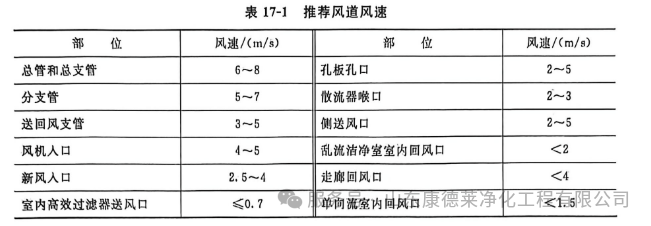

2選擇管內流速。流速按表17-1選用。

3、計算管段斷面尺寸。
4、計算摩擦阻力和局部阻力。


計算阻力應從最長的環路(最長的送風管和最長的回風管)開始。
5、對并聯管路阻力進行平衡,使其間的差值不大于10%~15%。
6、計算系統總阻力。

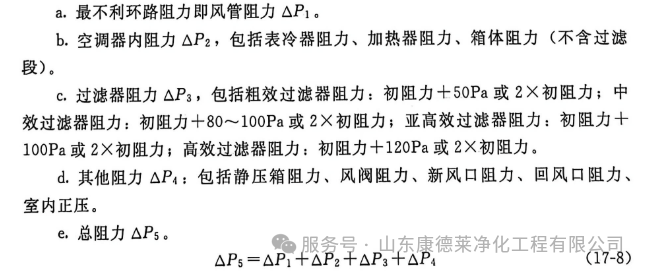

7、選擇風機。根據總風量和總阻力選擇風機:
